Signaalomvormer voor het omvormen van een Up en Down pulsingang naar twee 4-20mA signalen met digitaal geactiveerd instelbaar limiet. Zowel de ingang, uitgang als voeding zijn galvanisch van elkaar geïsoleerd. Beide uitgangen zijn ook van elkaar geïsoleerd.

De tijdbasis van de uitgang is traploos instelbaar via het on-board display. Ook de onder- en bovengrens van beide uitgangen zijn onafhankelijk aan te passen zodat de uitgangen perfect aansluiten op uw situatie.

De pulsingangen zijn geschikt voor zowel in de PLUS als in de MIN geschakelde contacten. Indien een van de pulsingangen wordt geactiveerd zal LED 1(up) of LED 2 (down) oplichten voor visuele controle.

Wanneer de digitale limietingang geactiveerd is zal de uitgang niet hoger kunnen worden dan het ingestelde limiet. Als het uitgangslimiet wordt geactiveerd terwijl de uitgang groter dan het ingestelde limiet is, zal de uitgang direct naar de limietwaarde springen.

Wenst u een ander type uitgang zoals bijvoorbeeld 0-10V of +-10V, een mix van uitgangstypen of juist een ander aantal uitgangen? Laat het ons weten en we stellen de juiste module voor u samen.

Module specificaties

• Article number: PR181-X087
• Power supply: 9V to 30V DC
• Pulse input voltage: 20 to 50V DC
• Minimum input pulse width: 100ms
• Input voltage on Output limit enable input: Active when greater than 15V. Absolute max 34V.
• Output refresh rate: 10Hz
• Signal output range: 21mA max
• Ambient Temperature: -25 to 55°C non condensing
• Dimensions with DIN-rail enclosure: 114 x 83 mm
• Dimensions without DIN-rail enclosure: 110 x 72 mm

Instructies voor Installatie

Uitgangen instellen

1. Navigeer naar Output 1 min en pas de waarde aan met UP/DOWN. Bevestig met OK.
2. Navigeer naar Output 1 max en pas de waarde aan met UP/DOWN. Bevestig met OK.
3. Navigeer naar Output 2 min en pas de waarde aan met UP/DOWN. Bevestig met OK.
4. Navigeer naar Output 2 max en pas de waarde aan met UP/DOWN. Bevestig met OK.

Uitgangen instellen

1. Breng de uitgang naar het gewenste limiet niveau. Noteer de uitgangswaarde die op het menu Status wordt weergeven.
2. Navigeer naar het menu Output limit, druk op OK. Gebruik de UP/DOWN om de genoteerde waarde in te voeren. Druk op de OK om het nieuwe limiet te bevestigen. Hierbij is 0% gelijk aan de ondergrens van de uitgang, standaard 4mA, en 100% gelijk aan de bovengrens van de uitgang, standaard 20mA.

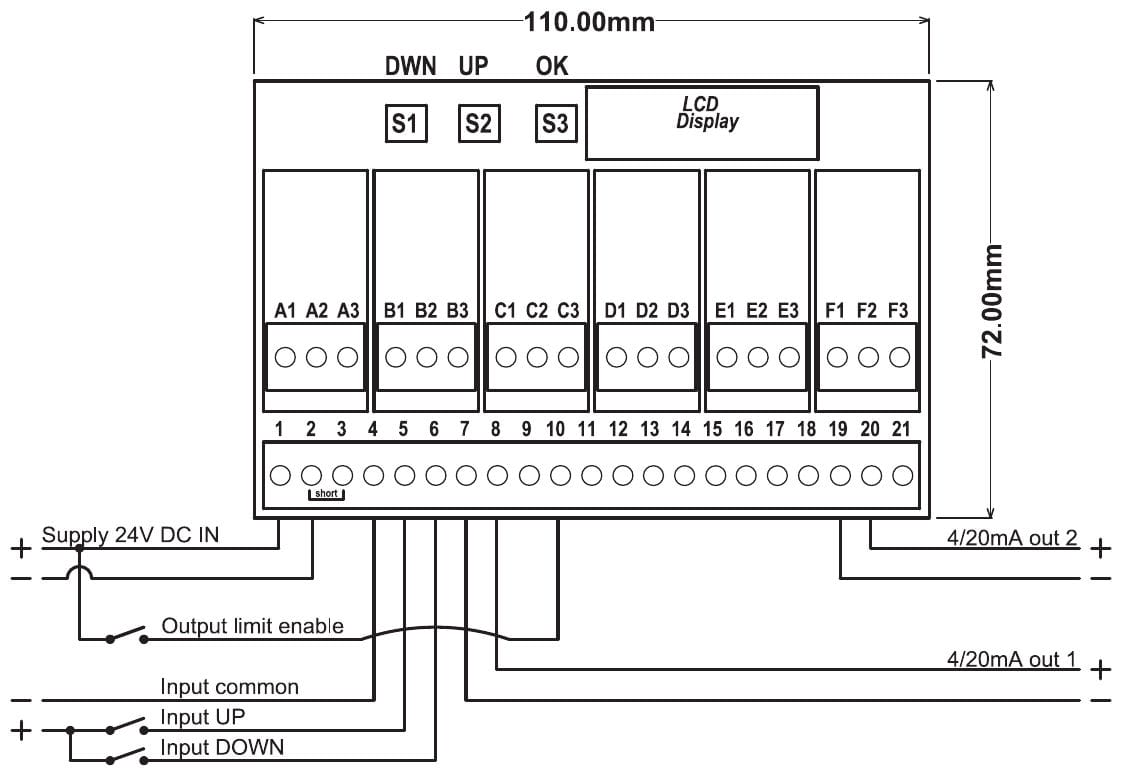

Aansluitingen Schroefklemmen

Schroefklem	Functie
1	Voeding +12/24 V (PLUS).
2	Voeding -12/24 V (MIN).
3	Gemeenschappelijke MIN (intern verbonden met klem 2)
4	Input common
5	Input UP
6	Input DOWN
7	Isolated common ground 1
8	Isolated output 4-20mA 1
9	–
10	Output limit enable
11	–
12	–
13	–
14	–
15	–
16	–
17	–
18	–
19	Isolated common ground 2
20	Isolated output 4-20mA 2
21	–

Fabrieksinstellingen

Bij levering is de converter ingesteld voor 4-20 mA uitgangssignalen. Indien gewenst kan de onder- en bovengrens van elke uitgang onafhankelijk van elkaar worden aangepast via het on-board display worden naar bijvoorbeeld 0-20mA.

Het uitgangslimiet staat standaard op 100%.

---

Instellen en Configureren

Algemene Navigatie

• Gebruik de UP/DOWN-knoppen om door het menu te navigeren.
• Druk op OK om een instelling te wijzigen of op te slaan.
• Vergeet niet altijd naar het menu SAVE te gaan om nieuwe instellingen op te slaan.

Menuopties

Menu Item	Omschrijving
Status	Dit menu geeft een overzicht van de status van de omvormer.
Output speed in seconds	Hiermee stelt u in hoe lang de uitgang erover doet om van 0% naar 100% en visa versa te gaan.
Output 1 min	Hiermee is de ondergrens van uitgang 1 aan te passen
Output 1 max	Hiermee is de bovengrens van uitgang 1 aan te passen
Output 2 min	Hiermee is de ondergrens van uitgang 2 aan te passen
Output 2 max	Hiermee is de bovengrens van uitgang 2 aan te passen
Output limit	Hiermee is het limiet van de uitgangen aan te passen.
Ramp up	Hiermee is de snelheid waarmee de uitgang stijgt aan te passen.
Ramp down	Hiermee is de snelheid waarmee de uitgang daalt aan te passen.

---
