Zet een joystick of potentiometer met middenstand om naar een 4-20mA analoog signaal. De uitgang is galvanisch gescheiden van de ingang en voeding om zo aardingslussen te voorkomen. De boven- ondergrens en middenstand van de ingang zijn instelbaar. Tevens zijn ook de boven- en ondergrens van de uitgang instelbaar via het on-board display. Hierdoor zijn het in- en uitgangsbereik eenvoudig aan te passen naar uw situatie.
Ook de stijg- en daalsnelheid van de uitgang zijn vrij instelbaar. Dit maakt dat deze module ook geschikt is voor het aansturen van motoren, pompen, kleppen, hydrauliek en andere apparaten waarbij een rustige aansturing van belang is.
Middenstand gevers komen vooral voor bij joystick bedieningen, gashendels met neutraalstand en (hydraulische) klepbedieningen. De wachttijd voor de neutraal stand is van 0 tot 60 seconden instelbaar om zo te voorkomen dat de sturing direct van voorwaarts naar achterwaarts kan gaan waardoor de koppeling of motor klappen krijgt.
Wanneer de joystick in de linkse positie staat geeft de uitgang 20mA uit, bij de middenpositie 4mA en bij de rechter positie 20mA.
Module specificaties
- Article number: PR181-X046
- Power supply: 9V to 30V DC
- Signal output range: 21mA max
- Ambient Temperature: -25 to 55°C non condensing
- Dimensions with DIN-rail enclosure: 45 x 83 mm
- Dimensions without DIN-rail enclosure: 42.6 x 72 mm
Instructies voor Installatie
Ingang instellen
- Sluit het apparaat aan volgens de aansluittabel.
- Breng de joystick naar zijn laagste stand.
- Navigeer naar het menu JoySet-L, druk op OK, selecteer YES en druk nogmaals op de OK.
- Breng de joystick naar zijn hoogste stand.
- Navigeer naar het menu JoySet-R, druk op OK, selecteer YES en druk nogmaals op de OK.
- Breng de joystick naar zijn middenstand.
- Navigeer naar het menu JoySet-M, druk op OK, selecteer YES en druk nogmaals op de OK.
Uitgang instellen
- Navigeer naar Output min en pas de ondergrens aan met UP/DOWN. Bevestig met OK.
- Navigeer naar Output max en pas de bovengrens aan met UP/DOWN. Bevestig met OK.

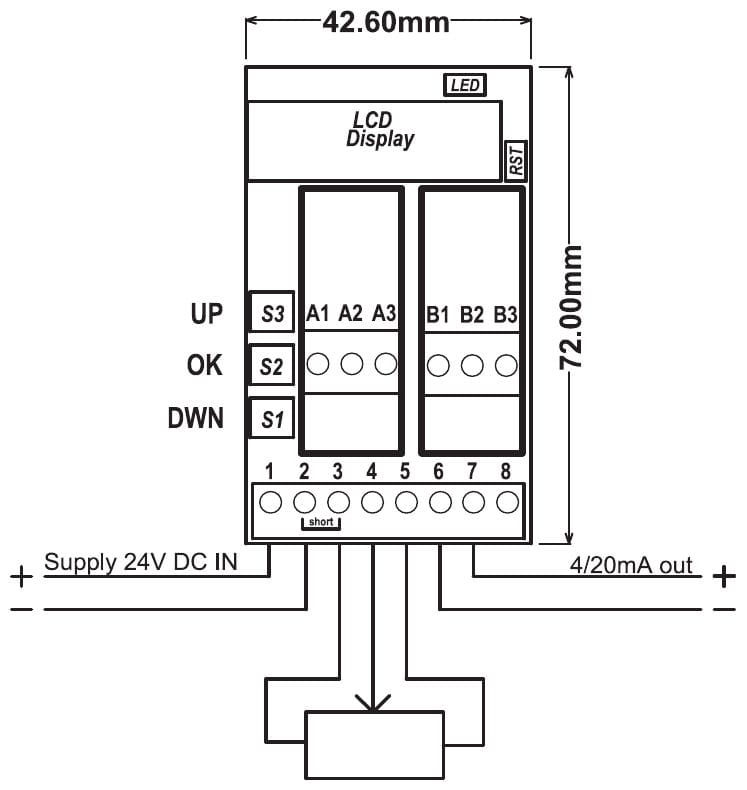

Aansluitingen Schroefklemmen
| Schroefklem | Functie |
|---|---|
| 1 | Voeding +12/24 V (PLUS) |
| 2 | Voeding -12/24 V (MIN) |
| 3 | Joystick – (MIN) (intern verbonden met klem 2) |
| 4 | Joystick signaal |
| 5 | Joystick + (PLUS) |
| 6 | Isolated common ground |
| 7 | Isolated output 4-20mA |
| 8 | – |
Fabrieksinstellingen
Bij levering is de converter ingesteld om een joystick om te zetten naar een 4 tot 20mA uitgangssignaal:
- Joystick linker positie = 20mA uitgang.
- Joystick midden positie = 4mA uitgang.
- Joystick rechter positie = 20mA uitgang.
Instellen en Configureren
Algemene Navigatie
- Gebruik de UP/DOWN-knoppen om door het menu te navigeren.
- Druk op OK om een instelling te wijzigen of op te slaan.
- Vergeet niet altijd naar het menu SAVE te gaan om nieuwe instellingen op te slaan.
Menuopties
| Menu Item | Omschrijving |
|---|---|
| JoySet-L | Selecteer “Yes” om de linker positie van de ingang aan te passen naar het huidige ingangsniveau. |
| JoySet-M | Selecteer “Yes” om de midden positie van de ingang aan te passen naar het huidige ingangsniveau. |
| JoySet-R | Selecteer “Yes” om de rechter positie van de ingang aan te passen naar het huidige ingangsniveau. |
| Joy-Left | Hiermee is de linker positie van de ingang fijn af te stellen. |
| Joy-Mid | Hiermee is de midden positie van de ingang fijn af te stellen. |
| Joy-Right | Hiermee is de rechter positie van de ingang fijn af te stellen. |
| Joy-hyst | Hiermee is de hysterese/het dode punt van de middenstand af te stellen. Hoe hoger deze waarde, hoe groter het dode punt. |
| Ramp-Up | Hiermee is de snelheid waarmee de uitgang toeneemt in te stellen. |
| Ramp-Down | Hiermee is de snelheid waarmee de uitgang afneemt in te stellen. |
| Output min | Hiermee is de ondergrens van de uitgang in te stellen. |
| Output max | Hiermee is de bovengrens van de uitgang in te stellen. |
| N-delay | Instelbare tijd tussen 0 en 100 seconden hoelang de converter wacht voordat er van voorwaarts naar achterwaarts positie gegaan mag worden ter bescherming van inertie bij koppelingssystemen. |
| Zero in = Zero out | 1= Uitgang 0mA geforceerd bij neutraal positie ingang 0= Uitgang conform “Output min” ingestelde waarde. |
