Dim verlichting zonder storing te genereren
Deze dimmer is speciaal ontworpen voor verlichting, inclusief LED-lampen, en werkt zonder PWM (pulsbreedtemodulatie). In plaats daarvan maakt de dimmer gebruik van een echte lineaire regelaar, waardoor hij ideaal is voor situaties waar geen verstoring mag worden gegenereerd. Dit maakt hem bij uitstek geschikt voor omgevingen met strikte eisen op het gebied van elektromagnetische compatibiliteit (EMC).
Bediening vindt plaats met een 2-draads potentiometer waardoor de verlichting traploos te dimmen is.
Omdat deze dimmer lineair werkt is, wordt hij snel warm bij zware belastingen. Het is daarom van belang om de dimmer in een goed geventileerde ruimte te plaatsen.
Module specificaties
- Article number: PR172s01
- Power supply: 24V DC +-20%
- Maximum output current: 4A at 24V DC
- Dimensions: 115 x 120 x 68 mm

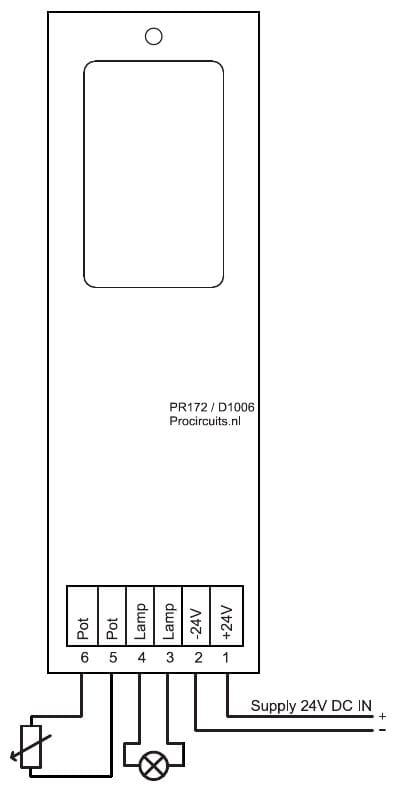

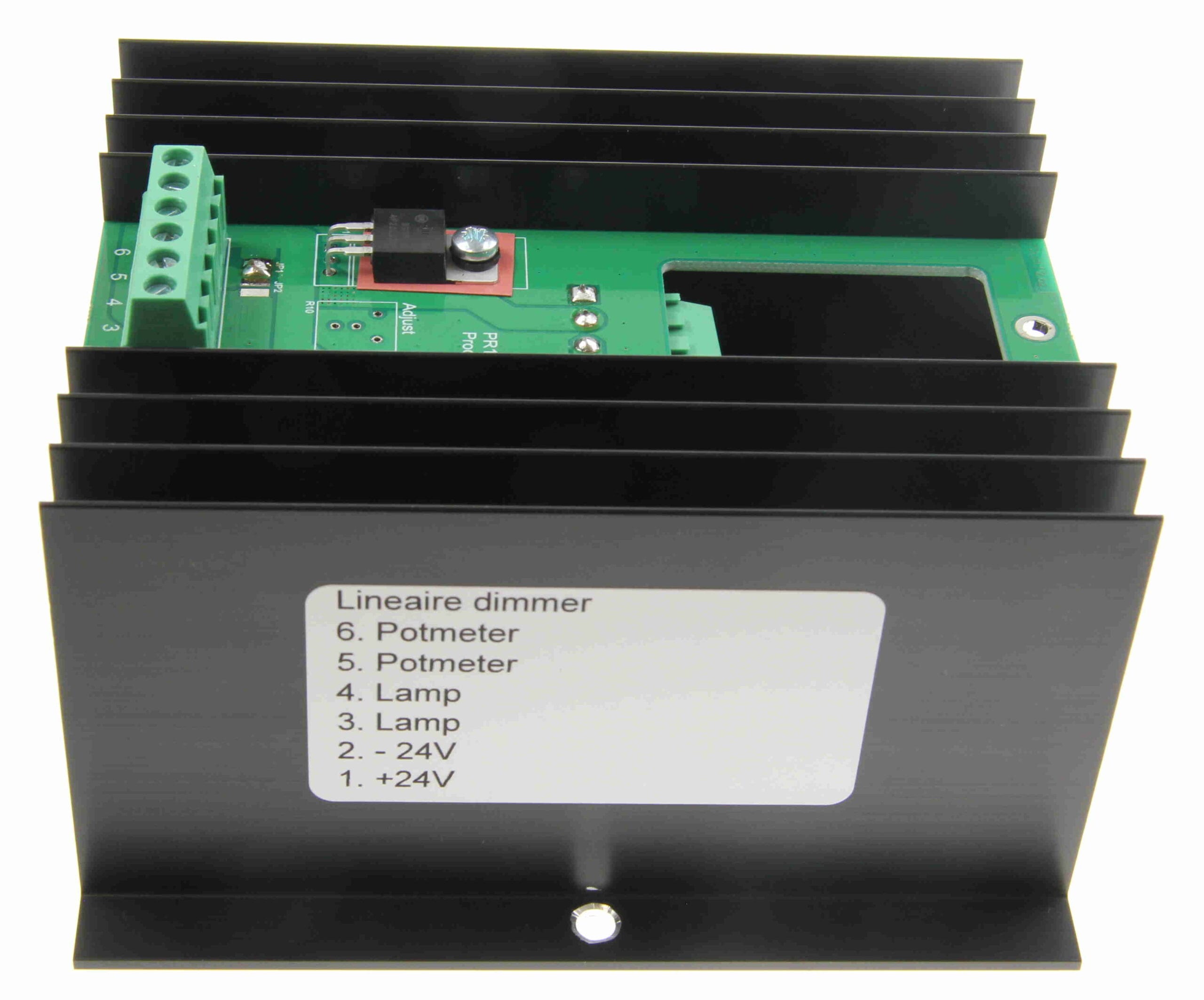

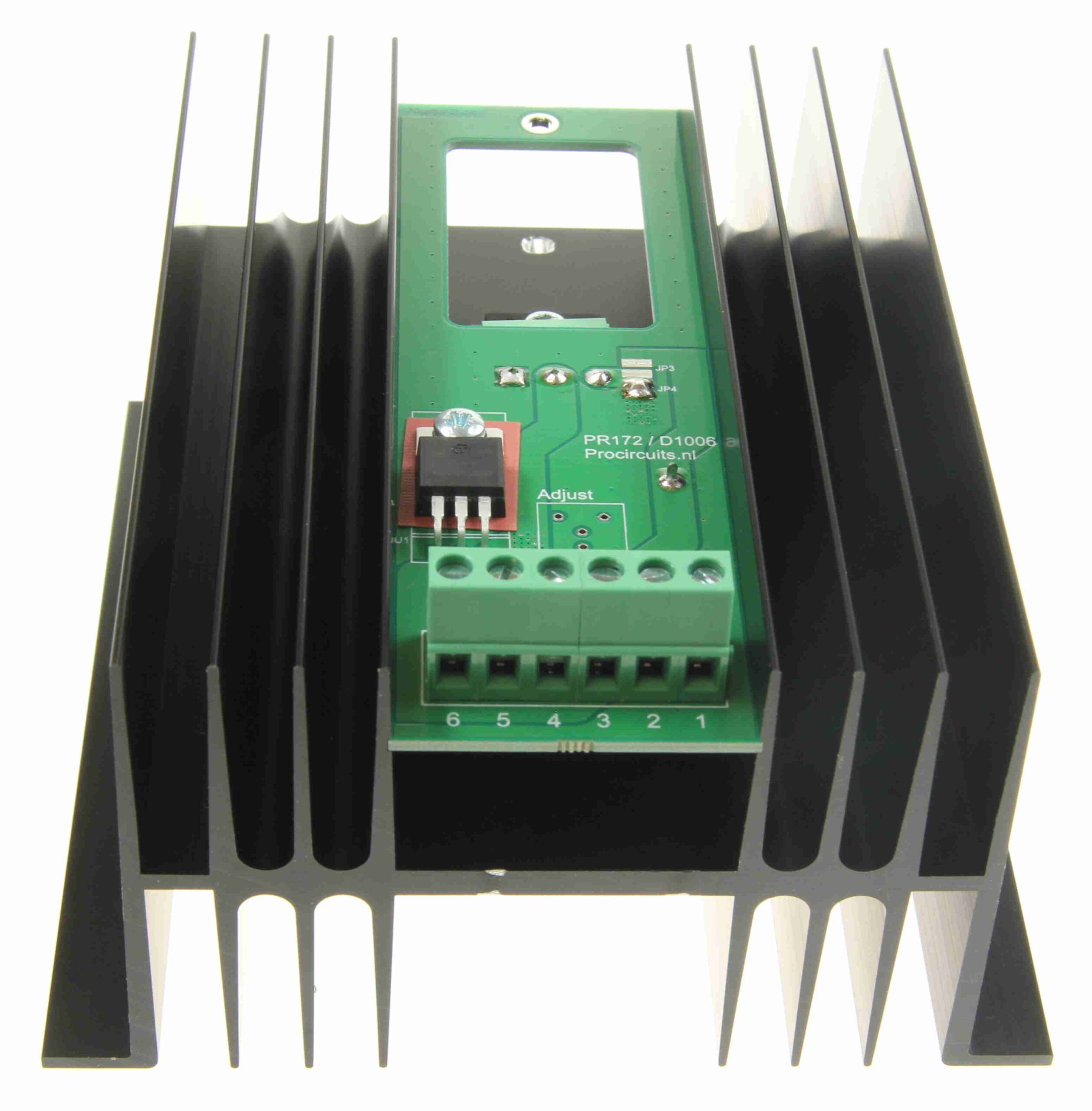

Bedradingsinstructies (Pin-out)
Verbind de voedings- en signaalkabels met de terminalblok van de PCB volgens onderstaande instructies:
| Terminal | Omschrijving | Details |
|---|---|---|
| 1 | + 24V | Sluit hier de positieve draad van de voeding op aan. |
| 2 | – 24V | Sluit hier de negatieve (0V) draad van de voeding op aan. |
| 3 | + Lamp | Sluit hier de positieve draad van de lamp op aan. |
| 4 | – Lamp | Sluit hier de negatieve draad van de lamp op aan. |
| 5 | Potmeter | Sluit de bedieningspotentiometer aan tussen klem 5 en 6. |
| 6 | Potmeter | Sluit de bedieningspotentiometer aan tussen klem 5 en 6. |
