Zet een in de MIN geschakeld PWM signaalingang om naar een 0-10V analoog signaal. De uitgang is galvanisch gescheiden van de ingang en voeding om zo aardingslussen te voorkomen. Boven- en ondergrens van in- en uitgangen zijn onafhankelijk van elkaar instelbaar via het display. Hierdoor zijn het in- en uitgangsbereik eenvoudig aan te passen naar uw situatie.
Ook de stijg- en daalsnelheid van de uitgangen zijn vrij instelbaar. Dit maakt dat deze module ook geschikt is voor het aansturen van motoren, pompen, kleppen, hydrauliek en andere apparaten waarbij een rustige aansturing van belang is.
Heeft u liever een geïsoleerde ingang, of juist een ander type uitgang? Geen probleem! Laat het ons weten en we stellen juiste module voor u samen.
Module specificaties
- Article number: PR181-X074
- Power supply: 9V to 30V DC
- Signal input frequency range: 100Hz to 5kHz
- Signal output range: 0V to 10V
- Ambient Temperature: -25 to 55°C non condensing
- Dimensions with DIN-rail enclosure: 45 x 83 mm
- Dimensions without DIN-rail enclosure: 42.6 x 72 mm
Instructies voor Installatie
Ingang instellen
- Sluit het apparaat aan volgens de aansluittabel.
- Breng de ingang naar de laagste waarde (bijvoorbeeld 0% duty-cycle).
- Selecteer IN1 – Set minimum in het menu en bevestig met OK.
- Breng de ingang naar de hoogste waarde (bijvoorbeeld 100% duty-cycle).
- Selecteer IN1 – Set maximum in het menu en bevestig met OK.
Uitgang instellen
- Navigeer naar OUT1 minimum adj en pas de waarde aan met UP/DOWN. Bevestig met OK.
- Navigeer naar OUT1 maximum adj en pas de waarde aan met UP/DOWN. Bevestig met OK.

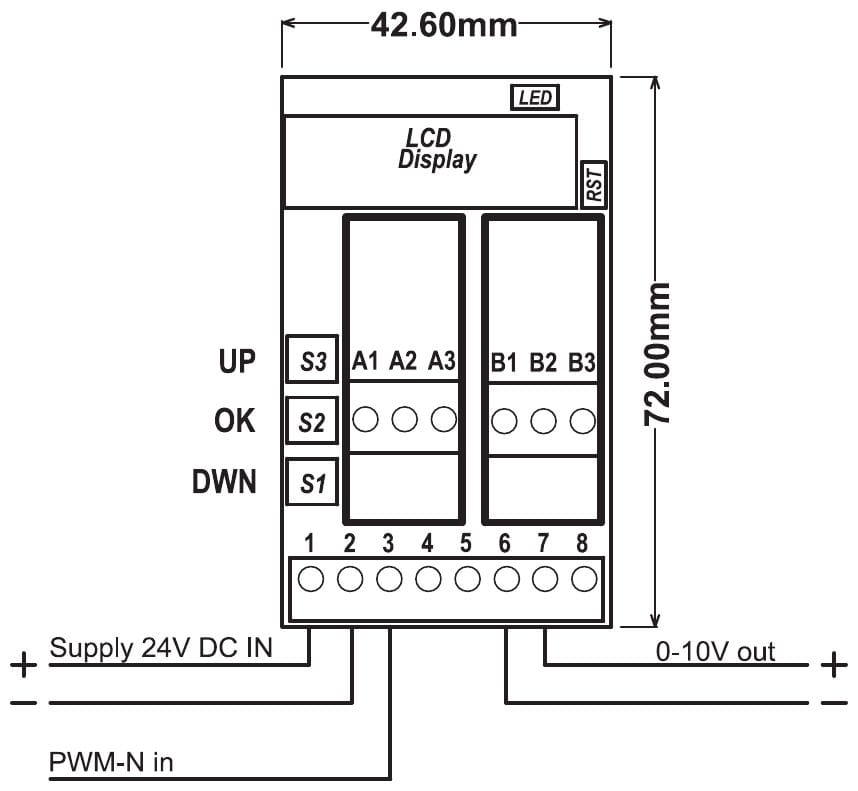

Aansluitingen Schroefklemmen
| Schroefklem | Functie |
|---|---|
| 1 | Voeding +12/24 V (PLUS) |
| 2 | Voeding -12/24 V (MIN) |
| 3 | PWM-MIN (-) input |
| 4 | – |
| 5 | – |
| 6 | Isolated common ground |
| 7 | Isolated output 0-10V |
| 8 | – |
Fabrieksinstellingen
Bij levering is de converter ingesteld om een in de MIN geschakeld PWM signaal om te zetten naar een 0V tot 10V uitgangssignaal:
- 0% duty-cycle op de ingang = 0V uitgang.
- 100% duty-cycle op de ingang = 10V uitgang.
Instellen en Configureren
Algemene Navigatie
- Gebruik de UP/DOWN-knoppen om door het menu te navigeren.
- Druk op OK om een instelling te wijzigen of op te slaan.
- Vergeet niet altijd naar het menu SAVE te gaan om nieuwe instellingen op te slaan.
Menuopties
| Menu Item | Omschrijving |
|---|---|
| IN1 – Set minimum | Selecteer “Yes” om de ondergrens van de ingang aan te passen naar het huidige ingangsniveau. |
| IN1 – Set maximum | Selecteer “Yes” om de bovengrens van de ingang aan te passen naar het huidige ingangsniveau. |
| OUT1 invert | Zet op “1” om de uitgang te inverteren. |
| IN1 minimum adj | Hiermee is de ondergrens van de ingang fijn met af te stellen. |
| IN1 maximum adj | Hiermee is de bovengrens van de ingang fijn met af te stellen. |
| IN1 Ramp-Up | Hiermee is de snelheid waarmee de uitgang toeneemt in te stellen. |
| IN1 Ramp-Down | Hiermee is de snelheid waarmee de uitgang afneemt in te stellen. |
| OUT1 minimum adj | Hiermee is de ondergrens van de uitgang in te stellen. |
| OUT1 maximum adj | Hiermee is de bovengrens van de uitgang in te stellen. |
