Versterk en converteer NPN en PNP uitgangen van een PLC.
Veel PLCs hebben NPN en PNP uitgangen, ook wel in de MIN en in de PLUS geschakelde uitgangen of sink en source uitgangen genoemd. Deze kunnen vaak maximaal 0.5A of 2A schakelen en zijn daarmee niet geschikt voor het direct schakelen van zwaardere belastingen zoals halogeenlampen een hydraulische kleppen.
De PR169 module is in staat deze NPN en PNP uitgangen van PLCs in te lezen en te versterken tot wel 5A. Daarnaast is het mogelijk om een NPN uitgang van de PLC om te zetten naar een PNP uitgangen, en een PNP uitgang van de PLC naar een NPN uitgang.
De uitgangen zijn geschikt voor zowel het digitaal schakelen als PWM schakelen van belastingen. Deze module biedt dus een oplossing voor elke type uitgang.
Wenst u galvanische scheiding tussen in- en uitgang? Laat het ons weten en we stellen de juiste module voor u samen.
Module specificaties
- Article number: PR169
- Power supply: 10V to 30V DC
- Input signal: 30V DC max
- Input frequency: 1kHz
- Output current: 5A max
- Ambient Temperature: -25 to 55°C non condensing
- Dimensions with DIN-rail enclosure: 45 x 83 mm
- Dimensions without DIN-rail enclosure: 42.5 x 72 mm
Instructies voor Installatie
Ingang instellen
De ingang is geschikt voor zowel NPN als PNP ingangen. Dit is instelbaar via de DIP-switch. De onderstaande tabel geeft de configuratie van de DIP-switch aan.
| Ingang | Uitgang | S1 | S2 | S3 | S4 |
| NPN | NPN | UIT | UIT | AAN | UIT |
| PNP | NPN | UIT | UIT | UIT | AAN |
| NPN | PNP | AAN | UIT | UIT | UIT |
| PNP | PNP | UIT | AAN | UIT | UIT |
Let op: verander de instelling van de DIP-switch alleen als zowel het ingangssignaal als de voeding zijn losgekoppeld om schade aan de module te voorkomen.

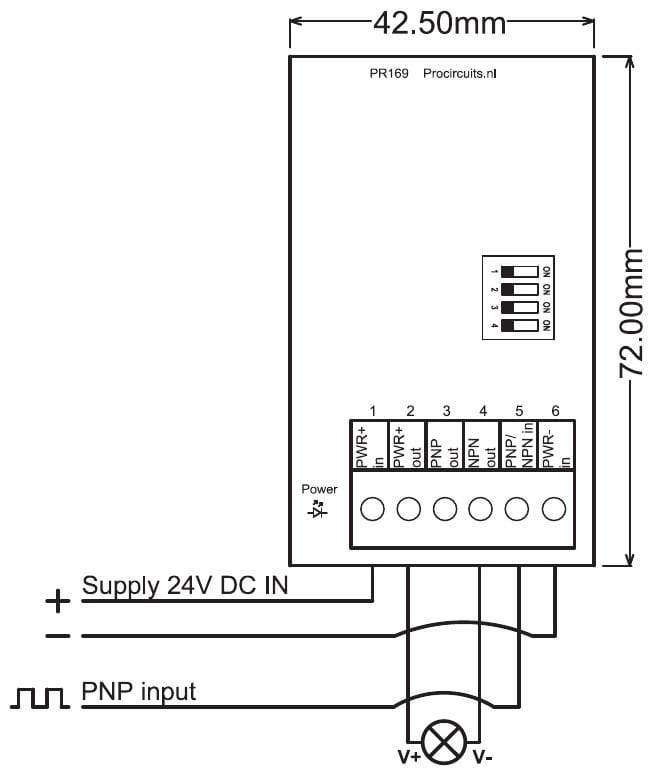

Aansluitingen Schroefklemmen
| Terminal | Details |
|---|---|
| 1. Power Supply PLUS | Voeding +12/24 V (PLUS) |
| 2. Power PLUS output fused | Intern via T6.3A zekering met klem 1 verbonden. |
| 3. PNP output | PNP uitgang |
| 4. NPN output | NPN uitgang |
| 5. NPN/PNP input | Signaal ingang. Stel voor gebruik de DIP-switch correct in. |
| 6. Power Supply MIN | Voeding -12/24 V (MIN) |
Werking
NPN ingang
De NPN en PNP uitgangen zijn beide actief wanneer de ingang actief is. De ingang is actief wanneer deze naar de 0V wordt getrokken.
PNP ingang
De NPN en PNP uitgangen zijn beide actief wanneer de ingang actief is. De ingang is actief wanneer naar de voedingsspanning wordt getrokken.
