Zet een puls contact om naar een in de MIN geschakelde PWM uitgang
De PR142X03 module converteert het signaal van een puls contact naar een in de MIN geschakeld PWM signaal. Ideaal voor het met een enkele knop dimmen van verlichting, zowel LED als halogeen.
Module specificaties
- Power supply: 9V to 30V DC
- Output current: 5A max
- PWM frequency: 122Hz
- Ambient Temperature: 0–80°C
- Dimensions: 45 x 82 mm

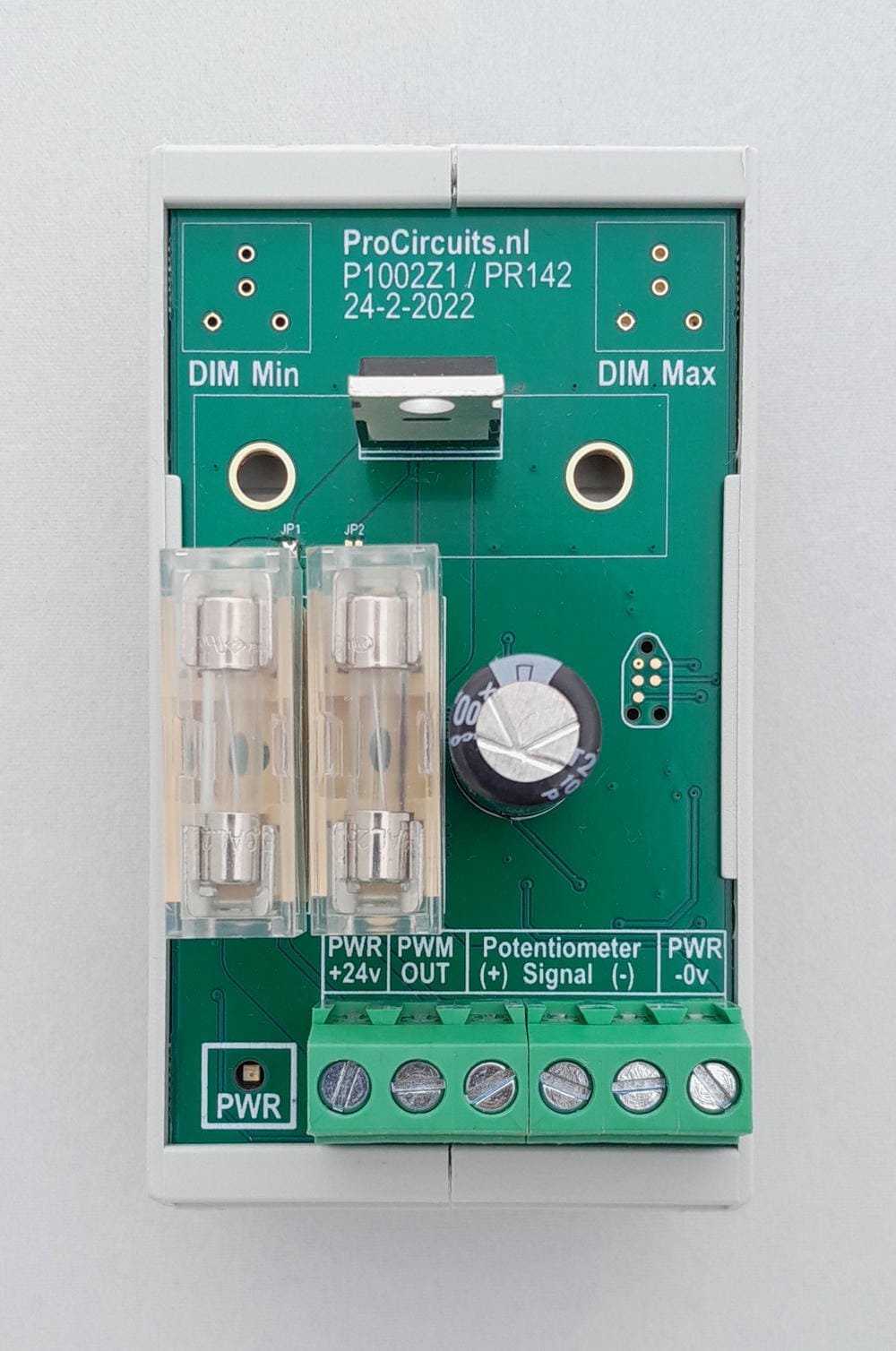

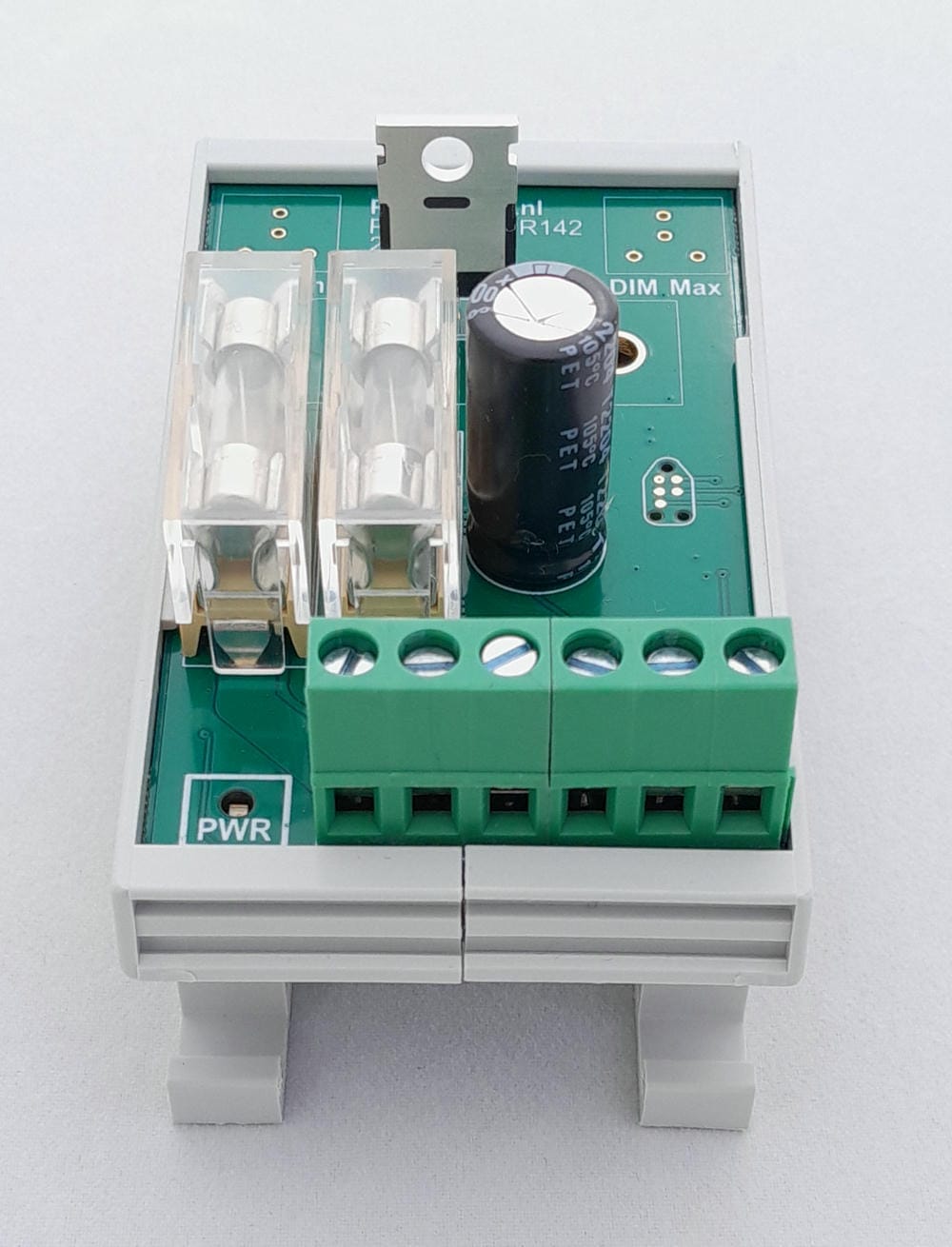

Bedradingsinstructies (Pin-out)
Verbind de voedings- en signaalkabels met de terminalblok van de PCB volgens onderstaande instructies:
| Terminal | Omschrijving | Details |
|---|---|---|
| 1 | Power Supply PLUS | Sluit hier de positieve draad van uw voedingsspanning aan. Ondersteunt 12 of 24V DC, bedrijfsspanning 9 tot 30 volt. |
| 2 | PWM Output | Sluit hier de MIN van de lamp op aan. |
| 3 | Niet in gebruik | Deze terminal wordt niet gebruikt. |
| 4 | Pulscontact Signaal PLUS | Verbind hier één zijde van de schakelaar of het pulscontact. |
| 5 | Pulscontact Signaal MIN | Verbind hier de andere zijde van de schakelaar of het pulscontact. |
| 6 | Power Supply MIN | Dit is de negatieve draad en dient tevens als gemeenschappelijke massa voor analoge signalen |
Voor galvanische scheiding tussen ingang, uitgang en/of voeding, neem contact met ons op voor de juiste dimmer module.
