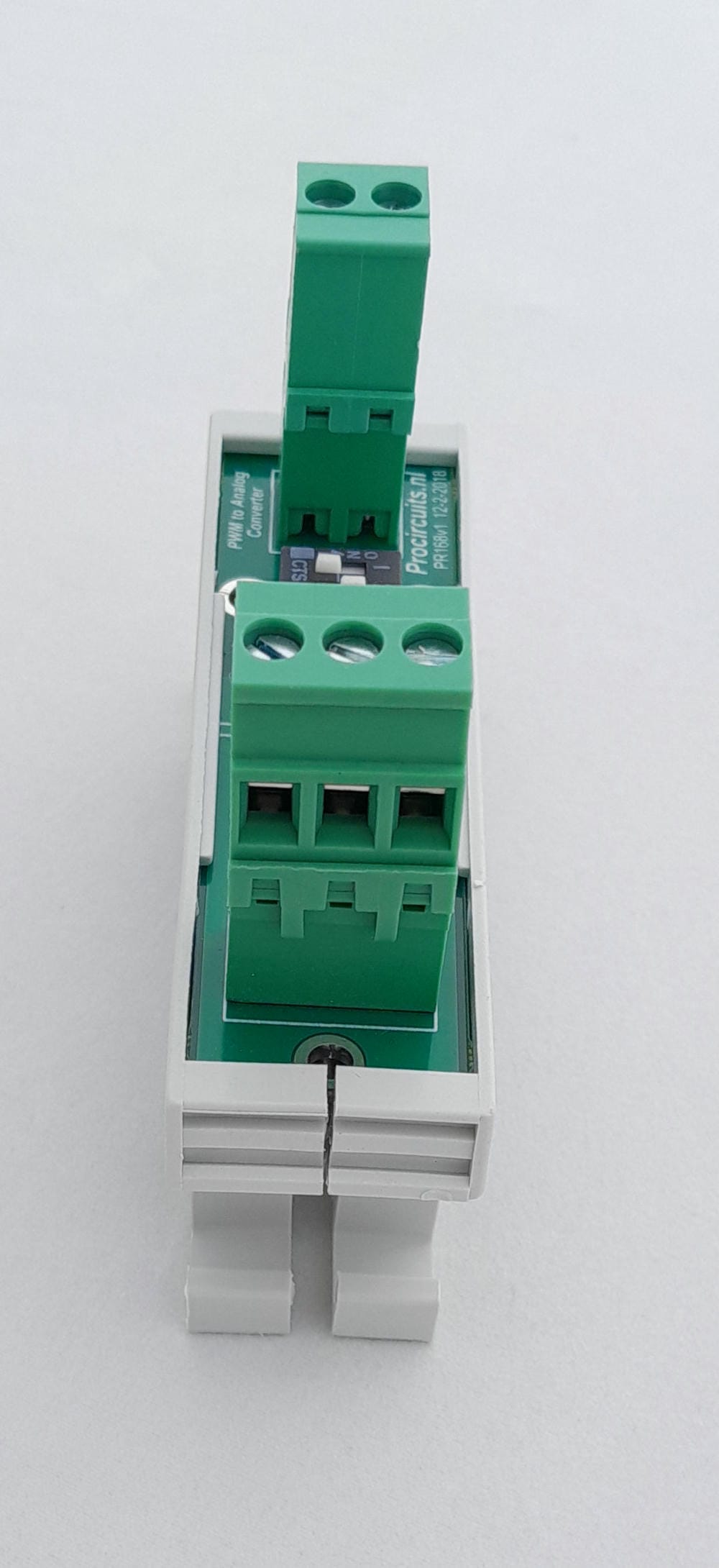

Zet een PWM signaalingang om naar een 0-10V analoog signaal. De ingang is galvanisch gescheiden van de uitgang en voeding om zo aardingslussen te voorkomen. De bovengrens van de uitgang is eenvoudig aan te passen via de on-board potentiometer. Hierdoor is het uitgangsbereik eenvoudig aan te passen naar uw situatie.
Doordat de PWM ingang is geïsoleerd ten opzichte van de voeding kunnen zowel in de PLUS als in de MIN geschakelde PWM signalen probleemloos worden ingelezen.
De module accepteert PWM signalen van 3.3V, 5V, 12V en 24V. Dit is eenvoudig te kiezen door de on-board DIP-switch in te stellen.
Wenst u instelbare stijg- en daaltijden, een aanpasbare ondergrens, of juist een geïsoleerde uitgang nodig? Geen probleem! Laat het ons weten en we stellen de juiste module voor u samen.
Module specificaties
- Article number: PR168
- Power supply: 12V to 24V DC
- Signal input range: 3.3V to 24V
- Signal input frequency range: 100Hz to 5kHz
- Signal output range: 11V max

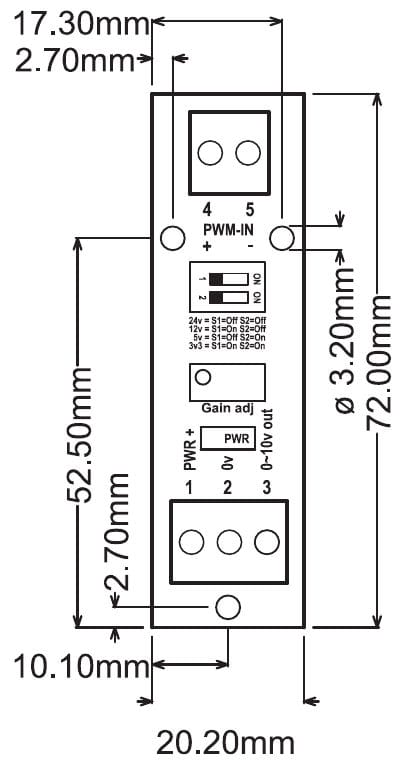

- Dimensions with DIN-rail enclosure: 22.5 x 83 mm
- Dimensions without DIN-rail enclosure: 20 x 72 mm
Instructies voor Installatie
Ingang instellen
De ingang is in te stellen voor 24V, 12V, 5V en 3.3V PWM signalen. Dit kan worden gedaan door middel van DIP-switch S1 en S2. Verander de instelling van de DIP-switch alleen als het ingangssignaal is losgekoppeld om schade aan de module te voorkomen.
| Ingangsspanning | S1 | S2 |
| 3.3V | AAN | AAN |
| 5V | UIT | AAN |
| 12V | AAN | UIT |
| 24V | UIT | UIT |
Uitgang instellen
Het bereik van de uitgang is bij levering afgesteld zodat een ingang van 0% resulteert in een uitgang van 0V en een ingang van 100% in een uitgang van 10V. Het is ook mogelijk om door middel van de draaiknop de uitgang af te stellen zodat een ingang van bijvoorbeeld 60% in een uitgang van 10V resulteert. Volg daarvoor de onderstaande stappen.
- Sluit de module aan volgens de opgegeven tabel.
- Breng de ingang naar het maximale niveau, bijvoorbeeld 60%.
- Draai aan Gain adj potentiometer totdat de uitgang het gewenste niveau bereikt, verifieer dit eventueel met een multimeter.

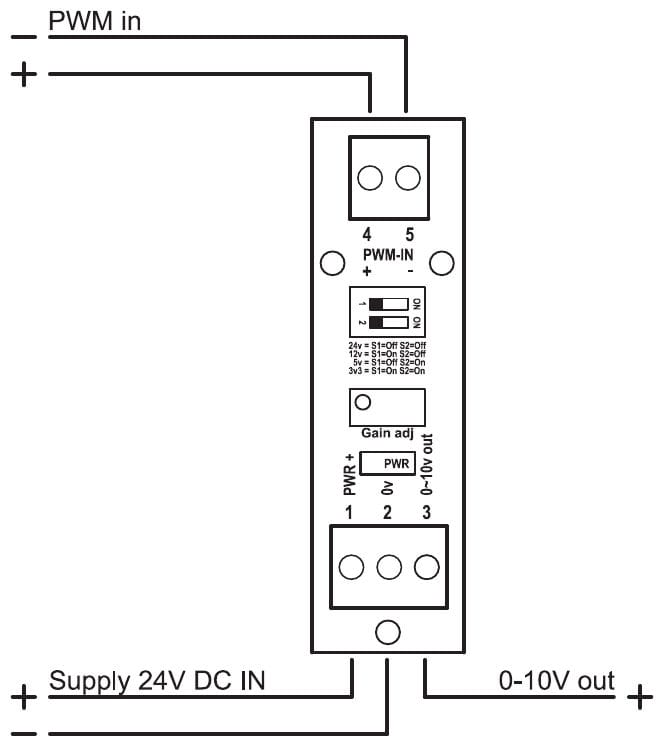

Aansluitingen Schroefklemmen
| Schroefklem | Functie |
|---|---|
| 1 | Voeding +12/24 V (PLUS) |
| 2 | Voeding -12/24 V (MIN) |
| 3 | Uitgang 0-10V |
| 4 | IN: PWM-PLUS (+) |
| 5 | IN: PWM-MIN (-) |
Fabrieksinstellingen
Bij levering is de converter ingesteld om een 24V PWM signaal om te zetten naar een 0 tot 10V uitgangssignaal:
- 0% duty-cycle op de ingang = 0V uitgang.
- 100% duty-cycle op de ingang = 10V uitgang.
