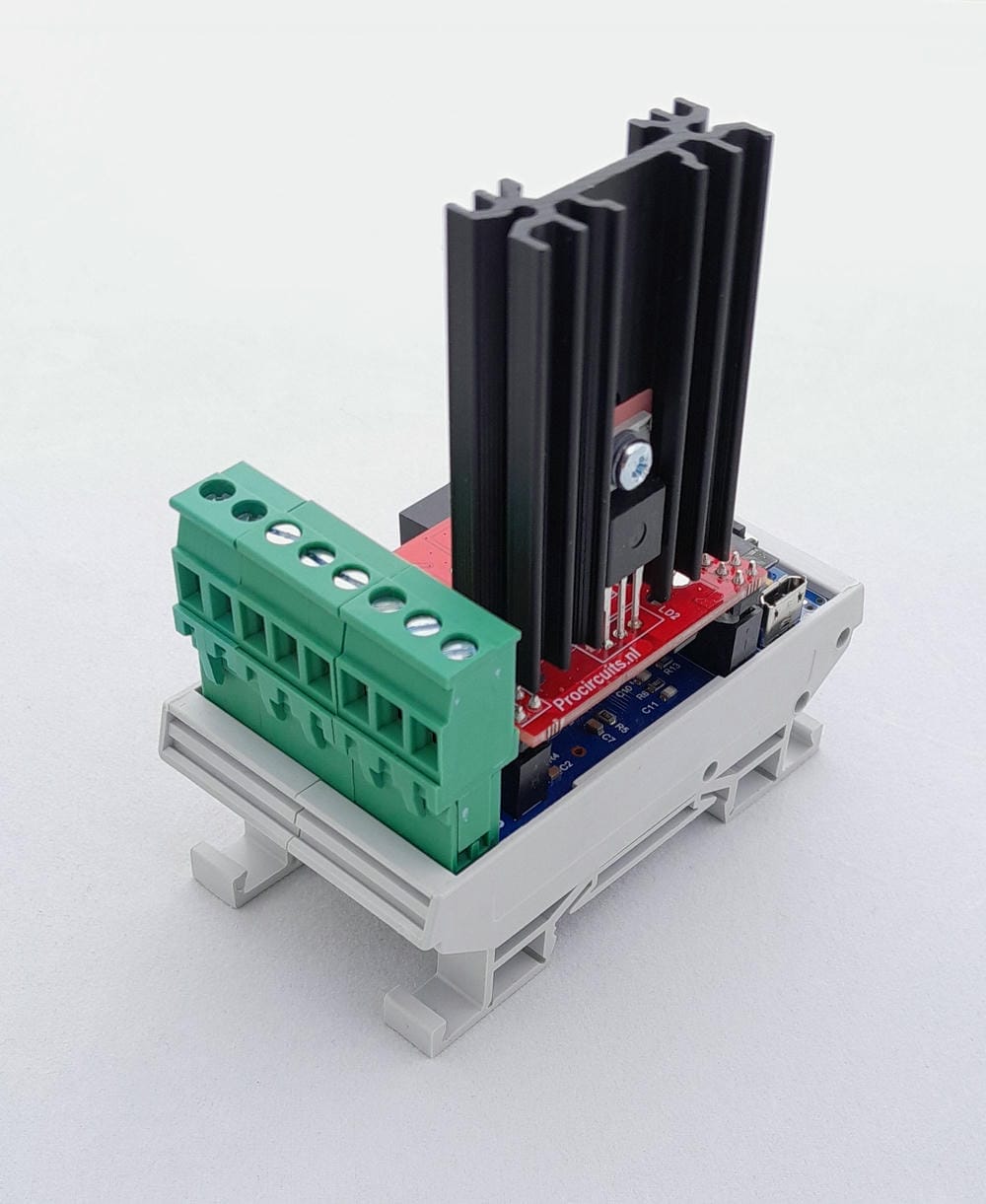

In de MIN geschakelde PWM dimmer met bediening via individuele ingangen voor het op- en indimmen van de uitgang door middel van twee pulscontacten.

Het standaardniveau van de uitgang van de dimmer is instelbaar via het display. Bij het opstarten zal de dimmer zijn uitgang naar dit niveau brengen zodat u nooit in het donker zit. Ook de dimsnelheid en dimcurve zijn instelbaar waardoor deze dimmer zeer geschikt is voor het bedienen van LED-verlichting.

Module specificaties

• Article number: PR181-X062
• Power supply: 24V DC +-10%
• PWM output current: 3.5A max
• PWM frequency range: 3Hz to 1kHz
• Ambient Temperature: -25 to 55°C non condensing
• Dimensions with DIN-rail enclosure: 45 x 83 mm
• Dimensions without DIN-rail enclosure: 42.6 x 72 mm

Instructies voor Installatie

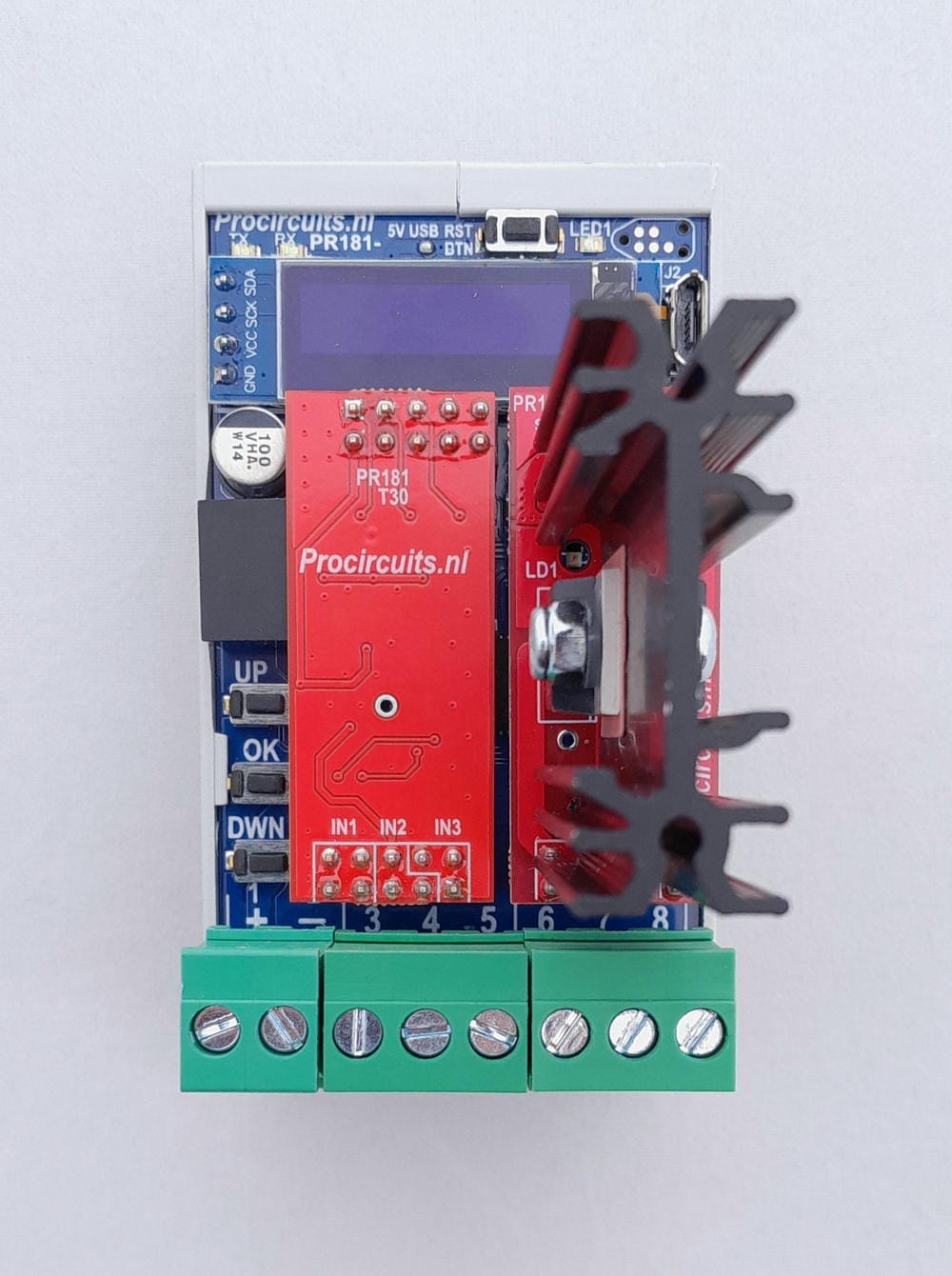

Aansluitingen Schroefklemmen

Schroefklem	Functie
1	Voeding +12/24 V (PLUS)
2	Voeding -12/24 V (MIN)
3	Input UP
4	Input DOWN
5	–
6	Output PWM 1
7	Voeding -12/24 V (MIN)
8	–

Let op: klem 2 moet extern met klem 7 worden verbonden via een korte draad. Deze draad moet de maximale stroom van de uitgang aankunnen.

Fabrieksinstellingen

Bij levering is de standaard duty-cycle van de ingang ingesteld op 50%.

---

Instellen en Configureren

Algemene Navigatie

• Gebruik de UP/DOWN-knoppen om door het menu te navigeren.
• Druk op OK om een instelling te wijzigen of op te slaan.
• Vergeet niet altijd naar het menu SAVE te gaan om nieuwe instellingen op te slaan.

Menuopties

Menu Item	Omschrijving
Default output	Hiermee is de PWM duty-cycle van de uitgang aan te passen indien input 1 actief is.
Output speed	Hiermee is de snelheid waarmee de uitgang toeneemt in te stellen. Indien Up of Down ingang actief is neemt de uitgang elke seconde met dit percentage toe.
PWM frequency	Hiermee is de frequentie van de PWM uitgang aan te passen van 3Hz tot 1kHz
Dimming curve	Hiermee is de dimcurve aan te passen. Dit is vooral van toepassing bij LED lampen. Stel een 1 in voor gloei-/halogeenlampen. De meeste LED lampen zitten rond de 100.

---
